Carte Fibre Channel Qlogic QLE2672 SANBlade Single 16 Gbits PCI Express

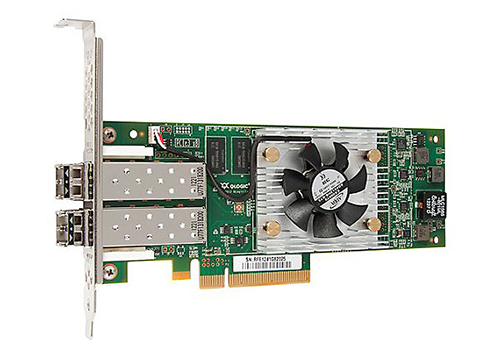

Carte Fibre Channel Qlogic QLE2672
Type : Carte Fiber Channel (Fibre Optique)
Vitesse : Dual Canal 8 Gbits jusqu'a 1600 Mo/s
Ports : 2 x Ports 16Gbps
Port : PCI Express x8
Ce type de carte est compatible avec l'ensemble des produits Dell - HP - IBM
La carte est vendu sans GBIC, les GBIC sont a commander en fonction du type d'infrastructure a interconnecter
Vitesse : Dual Canal 8 Gbits jusqu'a 1600 Mo/s
Ports : 2 x Ports 16Gbps
Port : PCI Express x8
Ce type de carte est compatible avec l'ensemble des produits Dell - HP - IBM
La carte est vendu sans GBIC, les GBIC sont a commander en fonction du type d'infrastructure a interconnecter
Présentation
Documentation
Contactez nous
Description du produit
Les adaptateurs de la série 2600 sont la sixième génération d’adaptateurs Fibre Channel de QLogic. Ils garantissent les meilleures performances Fibre Channel natives (débit physique Fibre Channel de Gbit/s, double port) avec une utilisation de l’unité centrale extrêmement réduite et des déchargements matériels complets. Cette performance extrême élimine les goulets d’étranglement E/S potentiels existants dans les serveurs multicœur et multiprocesseur actuels.
En outre, la prise en charge de caractéristiques de virtualisation puissantes fait de ce modèle l’adaptateur idéal pour les environnements virtualisés ayant besoin d’excellentes performances d’E/S pour assurer le bon fonctionnement d’un nombre croissant de machines virtuelles.
Points clés :
• Débit maximum de 16 Gbit/s par port pour le trafic de stockage (SAN) à bande passante élevée
• Près d’un million d’IOPS réduisent la latence dans les applications nécessitant un nombre élevé de transactions et dans les environnements virtualisés
• Prise en charge SR-IOV pour des performances plus rapides dans les environnements virtualisés
• Coûts réduits en matériel, câblage et gestion, en permettant à un plus grand nombre d’applications (machines virtuelles) de s’exécuter sur un serveur et un port Fibre Channel unique
• Coûts moindres en alimentation et en refroidissement grâce à l’utilisation du nombre le plus réduit possible de voies PCI Express® dans les environnements PCIe Gen3
• Solution OPD (Overlapping Protection Domains) pour garantir un niveau élevé de fiabilité à mesure que les données se déplacent vers et à partir du bus PCI et du réseau Fibre Channel
• Protection complète de l’investissement pour les infrastructures Fibre Channel 8 Go et 4 Go existantes
Une expertise inégalable
QLogic est le leader incontesté des adaptateurs Fibre Channel, avec plus de 15 ans d’expérience et six générations de produits Fibre Channel certifiés par l’ensemble des principaux OEM de serveurs dans de nombreux facteurs de forme. QLogic détient la pile Fibre Channel la plus établie et la plus éprouvée de l’industrie : plus de 11 millions de ports Fibre Channel livrés.
Virtualisation optimisée
Les adaptateurs de la série 2600, optimisés par la technologie QLogic VMflex™, prennent en charge la virtualisation basée sur des normes telles que la virtualisation NPIV (N_port ID) et les réseaux de stockage virtuels (matrices virtuelles). De surcroît, la virtualisation SR-IOV (single root I/O virtualization) peut être activée pour améliorer les performances d’E/S dans les environnements virtualisés et l’évolutivité des VM pour augmenter les charges de travail de stockage.
Performance supérieure des applications
La série 2600 d’adaptateurs Fibre Channel 16 Go de QLogic consomme la moindre quantité d’unité centrale pour gérer le trafic de stockage au débit physique sur tous les ports. Avec la prise en charge de plus d’1 million de transactions E/S par seconde, les adaptateurs QLogic fournissent les meilleures performances d’application de stockage dans les environnements virtualisés et non virtualisés.
Optimisé pour la puissance
Les adaptateurs de la série 2600 utilisent la technologie StarPower™ de QLogic pour assurer l’efficacité maximale de l’alimentation. Ces adaptateurs offrent la gestion dynamique de l’alimentation, qui garantit que la liaison de bus hôte PCIe® utilise le nombre minimal de voies PCIe, que le serveur prenne en charge ou non la 2e ou la 3e génération PCIe, pour atteindre la bande passante Fibre Channel requise. L’utilisation d’un nombre plus restreint de voies PCIe signifie que ces adaptateurs utilisent
moins de puissance, tout en continuant d’assurer le niveau le plus élevé de performances Fibre Channel.
Protection de l’investissement
Ces adaptateurs sont rétrocompatibles avec l’infrastructure Fibre Channel 4 Go et 8 Go existante. Ces adaptateurs sont également compatibles avec la même pile de
pilotes logiciels Fibre Channel que celle qui a été testée et validée sur les principales plates-formes matérielles, sur les principaux hyperviseurs et systèmes d’exploitation, et qui a été renforcée à l’usage par des millions d’installations antérieures.
Gestion simplifiée
La nouvelle application de gestion unifiée de QLogic, QConvergeConsole™ (QCC), permet la gestion avec vue à volet unique de la vaste gamme de produits d’adaptateurs de stockage et de mise en réseau de QLogic (Fibre Channel, réseaux convergents, NIC, et iSCSI). De plus, QLogic prend en charge les principales API, en offrant à l’utilisateur final une certaine souplesse pour gérer sa gamme d’adaptateurs Fibre Channel en utilisant des outils de gestion d’autres fournisseurs.
Caractéristiques technique de la carte QLE2672 :
Interface bus
•PCI Express Gen3 x4, Gen2 x8 (électrique) ; x8 (connecteur physique) Interruptions d’hôte
•INTx et MSI-X Virtualisation E/S
•SR-IOV1
Conformité
•Spécifications de base PCI Express, révision 3 (v1.0), spécifications électromécaniques des cartes PCI Express, révision 2.0, spécifications de l’interface de gestion d’alimentation de bus PCI, révision 1.
Caractéristiques de la technologie Fibre Channel
Débit
•Taux de ligne à duplex intégral 16 Gbit/s par port (maximum)
Connexions
•Prise en charge de 2 048 connexions simultanées et 2 048 échanges actifs
Virtualisation de port
•Virtualisation des identifiants N_port (NPIV)
Conformité
•Protocole SCSI-3 Fibre Channel (SCSI-FCP), Profil Fibre Channel Tape (FC-TAPE), Protocole SCSI Fibre Channel Protocol-2 (FCP-2), Services génériques FC de
deuxième génération (FC-GS-2), Services génériques FC de troisième génération (FC-GS-3)
Outils de gestion et utilitaires pour périphériques
•QConvergeConsole : un outil de gestion unifiée (GUI et CLI) pour Fibre Channel/Fibre Channel over Ethernet
(FCoE), iSCSI et mise en réseau
Prise en charge de démarrage
•BIOS, UEFI, FCode
APIs
•SNIA HBA API V2, SMI-S
Systèmes d’exploitation
•Microsoft® Windows Server®, Red Hat® Linux®, Novell® SLES,, VMware® ESXi,, Oracle® Linux, Oracle Solaris®, Oracle VM, et Citrix® XenServer™
Spécifications physiques
Ports QLE2672 : Fibre Channel 16 Gbit/s à port double
Facteur de forme
•Carte PCI Express à profil bas : (6,6 po . 2,54 po)
•Facteurs de forme personnalisés également disponibles
Spécifications liées à l’environnement et l’équipement
Température
•Fonctionnement : 0 °C à 55 °C
•Stockage : - 20 °C à 70 °C
Humidité
•Relative (sans condensation) : 10 % à 90 %
•Stockage : 5 % à 95 %
Distances de câble maximales
Câble et distance (m)
OM1 OM2 OM3 OM4
4Gbps 70 150 380 400
8Gbps 21 50 150 190
16Gbps 15 35 100 125
Homologations
Sécurité
•États-Unis, Canada et Europe EMI et EMC (Class A)
•États-Unis, Canada, Europe, Australie/Nouvelle- Zélande, Japon, Corée
•Expédié avec transmetteurs optiques SR installés
