Carte iSCSI Qlogic QLA4050C Mono Port Gigabits - PCI-X

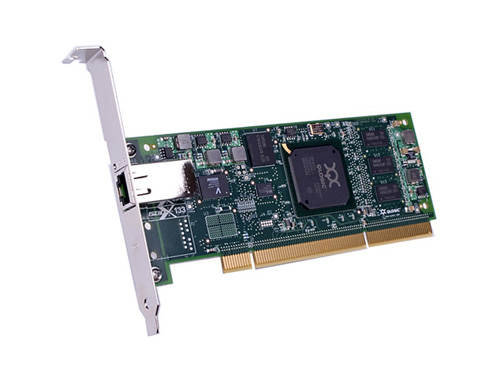

Carte iSCSI Qlogic QLA4050c
Ref : QLA4050c
Type : Carte réseau iSCSI Gigabits
Vitesse : 1000 Mbits
Port : PCI-X
Ce type de carte est compatible avec l'ensemble des produits Dell - HP - IBM
Type : Carte réseau iSCSI Gigabits
Vitesse : 1000 Mbits
Port : PCI-X
Ce type de carte est compatible avec l'ensemble des produits Dell - HP - IBM
Présentation
Contactez nous
Les adaptateurs iSCSI 1 GbE QLogic série 4000 fournissent la connectivité SAN sur Ethernet et les infrastructures de réseau TCP/IP. Les fonctions de traitement iSCSI et TCP/IP sont exécutées sur les adaptateurs, et non sur l'unité centrale du serveur hôte. Le déchargement de ces fonctions sur les adaptateurs met à la disposition des applications de serveur une plus grande partie de la puissance de traitement de l'unité centrale du serveur hôte, ce qui augmente la performance SAN iSCSI globale. Les adaptateurs de la série 4000 prennent en charge la dernière version de génération d'adressage IP (IPv6), qui sera requise pour les installations gouvernementales de nouvelle génération, et permettent ainsi à tous les administrateurs informatiques de commencer dès aujourd'hui à développer les réseaux de stockage iSCSI de demain.
Points clés :
• Fonctionnalité de mise en réseau et stockage pour iSCSI, stockage avec attachement réseau (NAS), groupage, multimédia, applications et réseau distribué et service Web
• Trames Jumbo, contrôle des flux 802.3x, service prioritaire 802.1p, et mise en réseau Ethernet LAN virtuel (VLAN) 802.1Q
• Transfert des données avec taux de ligne 100/1 000 Mbit/s et négociation automatique
• Facteur de forme PCI Express® à profil bas
• Amorce SAN iSCSI universelle pour une véritable implémentation de l'amorce de stockage à distance
• Fiabilité du stockage avec les condensés iSCSI, la mémoire ECC et la parité des chemins de données se chevauchant
• Analyse des limites JTAG, analyse complète et mémoire (test automatique intégré)
• Conception hautement intégrée et basse consommation
Stockage de bloc sur Ethernet avec iSCSI
La série 4000, qui comprend les modèles QLA4050, QLA4050C, et QLA4052C (rassemblés sous l'appellation QLA405x) et QLE4060C et QLE4062C (rassemblés sous l'appellation QLE406xC), fournit la connectivité aux réseaux SAN sur des infrastructures de réseau Ethernet et TCP/IP pour les serveurs basés sur bus PCI-X™ et PCI Express. À l'aide d'une technologie de mise en réseau largement déployée et familière, l'iSCSI peut réduire le coût de propriété total afin de mieux gérer et mieux prendre en charge la mise en réseau du stockage.
Performances supérieures des applications avec FlexOffload™
En déchargeant le protocole iSCSI et TCP/IP sur l'adaptateur, les adaptateurs de la série 4000 suppriment le traitement, les interruptions et les accès au bus nécessaires à la prise en charge des protocoles sur le logiciel hôte. La série 4000 élimine pratiquement le traitement système de l'unité centrale hôte requis pour l'iSCSI et le TCP/IP et garantit des performances supérieures des applications aux alternatives logicielles de iSCSI.
IPv6 pris en charge
QLogic est la première marque à offrir la prise en charge d'IPv6 sur un adaptateur iSCSI de moteur de déchargement TCP/IP (TOE). IPv6 constitue la prochaine génération des adresses IP ; elle multiplie par quatre le nombre de bits d'adresses réseau, qui passent de 32 bits (IPv4) à 128 bits (IPv6). Alors que les réseaux migrent vers le protocole IP actualisé, les responsables informatiques peuvent être certains que les QLE406xC interopèreront avec les environnements réseau émergents.
Gestion simplifiée des réseaux SAN
Les adaptateurs de la série 4000 utilisent l'interface de stockage existante du système d'exploitation. L'utilisation d'une interface de stockage familière permet aux modèles de la série 4000 de prendre en charge des LUN éprouvés et des fonctionnalités de basculement de niveau cible, l'amorce du réseau SAN de stockage et les applications et logiciels de gestion SAN existants.
Prise en charge totale des systèmes d'exploitation
QLogic offre la prise en charge la plus vaste de tous les grands systèmes d'exploitation pour garantir la compatibilité entre les OS et les serveurs de matériel. Les pilotes sont intégralement testés et certifiés par des instances reconnues par le marché avec tous les grands systèmes d'exploitation, dont Windows, Linux®, Solaris®, Citrix®, Oracle® et VMware.®
Interopérabilité garantie
Les certifications des partenaires et les tests privés et réglementaires garantissent que tous les produits sont conformes aux spécifications matérielles et logicielles de conformité mondiale. Tous les adaptateurs ont été testés de façon approfondie avec du matériel de tiers et de nombreuses applications logicielles, afin d'assurer que l'interopérabilité et la compatibilité avec les réseaux SAN sont les meilleures de leur catégorie. Vous pouvez acheter les adaptateurs QLogic pour répondre à vos besoins de mise en réseau du stockage en toute confiance.
Caractéristiques techniques de l'adaptateur iSCSI QLA4050C :
Connecteur d'extension : PCI-X 64 bits 133/100/66 MHz et PCI 32/64 bits 33/66 MHz (QLA405x)
Tension du signal : 3,3 V (QLA4050) ou universel (3,3 V/5 V) (QLA405xC)
Plates-formes matérielles : IA32 (x86), x64, Sun®SPARC®
Conforme à la spécification des bus locaux PCI, révision 2.3, Spécification PCI-X, révision 1.0b,
Addendum électrique et mécanique PCI-X, révision 2.0a, Spécification des bus locaux PCI
Spécification de l'interface de gestion d'alimentation de bus PCI, révision 1.1
Spécifications PCI de remplacement immédiat, révision 1.0 (QLA405x)
Spécifications iSCSI, TCP/IP et Ethernet
Taux des données : 100/1 000 Mbit/s
Débit : taux de ligne à duplex intégral 1 Gbit/s
Topologie : tout réseau Ethernet iSCSI
RFC3347 : Conditions et considérations de conception iSCSI, CHAP, iSNS, SLP
TCP/IP : RFC791, Solution de soulagement de charge TCP/IP complète; RFC793, Spécification du protocole Internet (IPv4) ; RFC1122, Spécification du protocole de la couche transport (TCP); Exigences pour les hôtes
RFC1323, Internet - Couches de communication; RFC2581, Extensions TCP pour la haute performance; Contrôle d'encombrement avec TCP
Ethernet : 1 500 octets ou 9 000 octets (jumbo)
Spécifications physiques
Ports : QLA4050C/QLA4050
QLA4050 : Petit facteur de forme (SFF) fixe, câble optique multimode avec connecteur de style ondes courtes
Facteur de forme : Profil bas : 16,93 cm × 5,15 cm
Spécifications liées à l'environnement et l'équipement
Température : fonctionnement : 0 °C à 55 °C, stockage : - 20 °C à 70 °C
Ventilation 100 FPM (0,5 m/s)
Humidité : relative (sans condensation) : 10 % à 90 % ; stockage : 5 % à 95 %
Dissipation de puissance QLA4050 : 7 W
Conformité RoHS 6
Distances de câble 100 mètres, catégorie UTP 5e/6
Outils et utilitaires
Gestionnaire d’adaptateur de bus hôte iSCSI SANsurfer® et ISCLI SANsurfer®
Utilitaires pour périphériques et flash BIOS et micrologiciel
Prise en charge de démarrage BIOS, FCode
Systèmes d'exploitation
Windows Server®
Red Hat Linux®
Oracle Linux®
Oracle VM, Oracle Solaris,
ESX®/ESXi, Citrix
XenServer™
